RigExpert TI-7 Интерфейс для трансивера с USB-подключением

3 500грн

RigExpert TI-7 Интерфейс для трансивера с USB-подключением - Информация

RigExpert TI-7

- это устройство для работы голосом, телеграфом и цифровыми видами связи, используя персональный компьютер с USB-портом.

Он включает в себя следующее:

  •  Аудио-интерфейс трансивера

    Аналоговый аудио-интерфейс - это соединение с аудио-выходом трансивера (разъем для подключения внешнего динамика или линейный выход) и с аудио-входом трансивера (микрофонный разъем или линейный вход). С его помощью можно работать в эфире цифровыми видами связи, записывать и воспроизводить звук, а также выполнять некоторые другие задачи (например, измерять уровень сигнала из эфира), используя компьютер.

    На передней панели интерфейса расположены потенциометры для регулировки уровней входного и выходного сигнала.

  • • CAT-интерфейс для различных типов трансиверов

    Интерфейс CAT (Computer Aided Transceiver)  предназначен для управления частотой, рабочим режимом и другими параметрами трансивера из компьютера. Все современные трансиверы имеют CAT-интерфейс.

    При подключении RigExpert TI-7 к компьютеру, CAT-интерфейсу присваивается отдельный COM-порт.

  • • Выход FSK

    FSK (Frequency Shift Keying) - это популярный способ передачи цифровых данных, обычно используемый в телетайпном (RTTY) режиме. Большинство трансиверов имеют вход для сигнала FSK.

    Выходу FSK присваивается отдельный COM-порт на компьютере.

  • • Выходы переключения на передачу и телеграфной манипуляции

    Эти выходы подключаются к соответствующим входам трансивера: PTT (Push To Talk) и CW (Continuous Wave).

    Этим выходам присваивается отдельный COM-порт на компьютере.

  • • Вход шумоподавителя

    Некоторым прогамм (к примеру, программе EchoLink) нужно знать состояние шумоподавителя приемника, чтобы определить, занят ли канал связи.

    В интерфейсе RigExpert TI-7 вход шумоподавителя заведен на линию DCD того же COM-порта, что используется для выходов PTT и CW.

Спецификация

Функции устройства

  • Аудио-интерфейс трансивера для работы цифровыми видами связи, записи и воспроизведение звука
  • CAT-система (Computer Aided Transceiver)
  • Выход FSK
  • Выходы PTT и CW
  • Вход от шумоподавителя трансивера
Соединение с компьютерном
  • Разъем USB (Universal Serial Bus)
  • Питание от порта USB (максимальный ток 100 мА)
  • Не требуется внешний источник питания

Соединение с трансивером


  • Единственный 25-выводный разъём для кабеля трансивера
  • Поддержка различных моделей трансиверов
Аудио-интерфейс

  • Изолирован от цифровых цепей
  • Максимальная амплитуда входа/выхода - 1 В
  • Частота дискретизации входа/выхода: 8 - 48 кГц
  • 16-битные ЦАП/АЦП
  • Уровни сигнала регулируются потенциометрами на лицевой панели
Последовательный CAT-порт

  • Скорость: 300-115200 бод
  • Электрическая совместимость: RS-232, CI-V, TTL или инверсный TTL (трансиверы Yaesu, Icom, Kenwood, Ten-Tec, Elecraft и JRC)
Выходы PTT/CW
  • Выход PTT: открытый коллектор и TTL-уровни
  • Выход CW: открытый коллектор
  • Максимально допустимый ток - 500 мA
Выход FSK

  • Скорость: 45-1200 бод
  • Выход с открытым коллектором
Требования к системе
  • Настольный компьютер или ноутбук с USB 1.1/2/3-совместимым портом
  • Операционная система Windows 2000/XP/2003/Vista/7/8 (32- или 64-битная версия)
  • Не требует дополнительных драйверов
  • Программа RigExpert Navigator предоставляется бесплатно

Размеры: 11 x 13 x 4 см
Вес: 0.3 кг

Рабочая температура: 0…40 °C

Гарантийный срок: 2 года

Интерфейс RigExpert TI-7 изготовлен в Украине.

Передняя и задняя панели

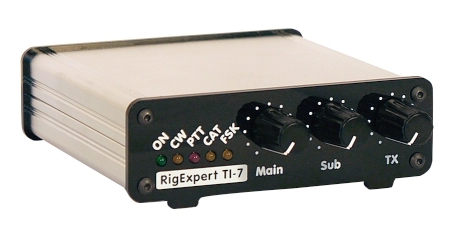

Передняя панель:

1.    ON.  Светится, когда RigExpert TI-7 подключен и установлены драйвера устройства.
2.    CW. Индикация передачи CW посылок. Загорается в такт посылок.
3.    PTT. Указывает, что трансивер находится в режиме передачи.
4.    CAT. Загорается, когда работает CAT-система трансивера.
5.    FSK. Светится, когда RigExpert TI-7 передает FSK-данные.
6.    Main. Уровень входа, канал 1 (главный приемник).
7.    Sub.  Уровень входа, канал 2 (дополнительный. приемник).
8.    TX. Уровень выхода (аудио к трансиверу).

Задняя панель:

9.     TRANSCEIVER. 25-выводный разъём для подключения кабеля к трансиверу.
10.     USB. Стандартный разъем для подключения к USB-порту компьютера.
