RigExpert AA-55 - Анализатор антенн (0.1 ... 54 МГц)


Нет в наличии

RigExpert AA-55 - Анализатор антенн (0.1 ... 54 МГц) - Інформація

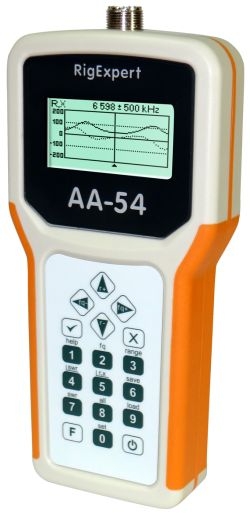

RigExpert AA-54 - Анализатор антенн (0.1 ... 54 МГц)

– это многофункциональные анализаторы, предназначенные для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов.


В первую очередь - это измерители КСВ (коэффициента стоячей волны) и импеданса антенны (векторные анализаторы) в широком диапазоне частот.

Удобные в использовании режимы измерений, как и дополнительные функции, доступные при подключении к компьютеру (построение диаграмм Смита и т.д.) делают анализаторы антенн RigExpert AA-30 и АА-54 привлекательным как для профессионалов, так и для радиолюбителей.

При помощи RigExpert AA-30 и AA-54 с успехом решаются следующие задачи:

♦ Быстрая проверка антенны

  • ♦ Настройка антенны
  • ♦ Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
  • ♦ Изготовление коаксиальных линий и измерение их параметров
  • ♦ Тестирование кабелей и выявление их повреждения
  • ♦ Измерение емкости и индуктивности реактивных нагрузок


Спецификация

Частотный диапазон: AA-30: 0.1…30 МГц, AA-54: 0.1…54 МГц

Дискретность установки пользователем частоты: 1 кГц

Диапазон измерения КСВ: 1…10
Отображение КСВ: для 50- и 75-омных систем
Индикация КСВ: цифровая индикация или закрашенная полоса
Диапазон измерения R, X: 0…1000, –1000…1000 Ом – в режиме вывода числовых значений; 0…200, –200…200 Ом – на графике

Режимы работы:
-    Измерение КСВ на одной или (только в AA-54) нескольких частотах одновременно
-    Измерение КСВ, R, X, Z, L, C на любой частоте рабочего диапазона
-    График зависимости КСВ от частоты, 100-точечный график
-    График зависимости R, X от частоты, 100-точечный график

Выход ВЧ:
-    Тип разъема: UHF (SO-239)
-    Выходной сигнал прямоугольной формы с частотой 0.1…10 МГц (для AA-30) и 0.1…10.8 МГц (для AA-54). На более высоких частотах измерения производятся на третьей и пятой (для AA-54) гармониках.
-    Выходная мощность:  около +13 дБм (на нагрузке 50 Ом)

Питание:
-    Марганцевые или щелочные батарейки 1.5 В, типоразмер АА, 2шт.
-    Аккумуляторы 1.2 В, Ni-MH, 1800...2700 мА·ч, типоразмер АА, 2шт. *
-    Время работы от полностью заряженного аккумулятора при непрерывном измерении: не менее 3 часов; время работы в режиме ожидания: не менее 2 суток
-    При подключении к компьютеру или к сетевому адаптеру с USB-гнездом анализатор переключается на питание от этих источников

Интерфейс:
-    Графический дисплей с разрешением 128·64 и светодиодной подсветкой
-    Влагозащитная клавиатура, 6·3 клавиш
-    AA-54: многоязычные меню и система помощи; AA-30: меню и система помощи на английском языке
-    Подключение к компьютеру через интерфейс USB

Размеры: 22·10·3.6 см

Рабочая температура: 0…40 °C

Масса с батареями питания: 400 г

Гарантийный срок: 2 года
GTIN-13: AA-30: 4820185420020, AA-54: 4820185420013
Анализаторы RigExpert AA-30 и AA-54 изготовлены в Украине.

Спецификация может быть изменена без предварительного уведомления.

Комплектация

В упаковке:

  • RigExpert  AA-54
  • Опционально: кабель USB
  • Руководство пользователя
  • Руководство по программам
  • CD с драйверами и программами
  • Щелочные батарейки


* В комплект поставки не входят. При необходимости приобретаются пользователем вместе с соответствующим зарядным устройством.
